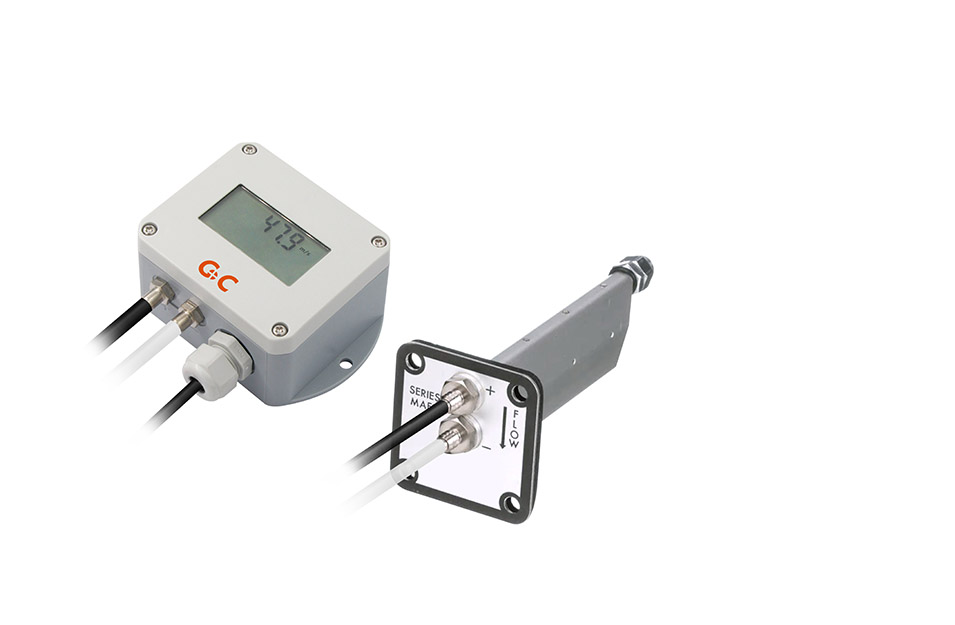

生物制藥、電子半導體等潔凈工業的空調管道中的風速和風量監測,除了保證空調系統的正常工作,還可以有效控制運行能耗。VT110是一款配合安裝在空調管道中的平均風速測片,基于壓差原理的風速變送器,帶溫度補償功能。
目前基于單點風速測量原理的同類產品,對安裝直管段要求非常高,例如空調直管段太短或者在彎管、閥門附件的位置,空氣流體的分布為不規則湍流,無法測量到穩定而有效的風速。而歸功于VT110的平均風速測片對空調管道中同一截面上的多點風速采集后進行平均,對直管段以及安裝位置的要求相對較低,同時還能保證精確的風速測量,非常適合現場復雜的空調管道工況。
技術特點
壓阻式傳感器
顯示可選
多種輸出信號
零點校準
典型應用
生物制藥
電子半導體
高標準潔凈室
樓宇自控
過濾器監測
技術數據
輸入輸出
|
工作電壓 |
24V DC±20% |
|
電流輸出 |
4 ... 20mA RL < 500 Ohm |
|
功耗 |
電流輸出:<15mA(典型值) |
電壓輸出 |
0 ... 5V;0 ... 10V |
|
|
|
電壓輸出:<10mA |
|
通道精度:±0.2%FS |
|
|
|
RS485數字輸出:<10mA |
數字輸出 |
RS485(Modbus RTU) |
測量參數
|
測量范圍 |
3...100m/s(9...10000Pa) |
|
傳感器 |
壓阻式壓差傳感器 |
|
測量精度 |
±2% 測量值(風速>3m/s)
|
τ63響應時間 |
30ms |
|
|
過載壓力 |
10Kpa(0 ... ±1000pa) |
溫度特性 |
< 0.03 % FS/℃
|
|
|
|
80Kpa(0 ... ±10Kpa) |
取樣頻率 |
15s |
|
|
溫度補償 |
0 ... 60℃ |
|
|
|
上述精度均為綜合精度,包括了測量的重復性、線性度以及遲滯,可溯源至CNAS標準。
技術規格
|
線路連接 |
接線端子線徑最大1.5mm2 |
|
外殼材質 |
PC(阻燃等級UL94-V0)
|
|
線纜接頭 |
M16*1.5格蘭接頭(穿線直徑4.5~10mm) |
|
防護等級 |
IP65 |
|
工作溫度濕度 |
-20 ... 85℃ 0 ... 95% |
|
電磁兼容 |
EN61326-1 EN61326-2-3 |
|
存儲溫度 |
-20 ... 60℃ |
|
顯示模塊 |
字段式LCD顯示屏 |
資料下載:
VT110 潔凈工業壓差式風速變送器產品說明
